Любой владелец частного дома сталкивался с проблемой отопления. Особенно важным элементом отопления являются полы. Правильные полы не пропускают в дом сырость и подолгу удерживают в нем тепло. В последнее время стремительно набирают популярность полы по грунту.
Они эффективны, поскольку являются практичными, надежными и относительно недорогими. Если при сооружении не планируется подвальное помещение, то теплые полы по грунту в частном доме – один из лучших вариантов теплоизоляции.
Такая конструкция сооружается прямо на земле с учётом всех её неровностей и поможет предотвратить попадание холода с её поверхности. Такой вариант далеко не самый простой, зато его можно воплотить в жизнь самостоятельно, не нанимая рабочих или технику.
Содержание
Что такое пирог теплого пола по грунту
Никакого отношения к выпечке такие полы не имеют. Их называют «пирогами» из-за того, что их теплоизоляция имеет много слоёв и по виду они слегка напоминают слоеный пирог. Если вы всё-таки решились на строительство, то учтите, теплые полы по грунту требуют некоторых замеров.
Например, грунтовые воды не должны быть слишком высоко, потому что это заставить «поплыть» ваш «пирог». Ещё следует убедиться, что грунт достаточно крепок, ибо всё конструкция может просто осесть. Также следует помнить, что «пирог» уменьшает высоту комнаты, а демонтаж такой конструкции – дело сложное, поэтому всё надо делать правильно с первого раза.
Подготовка основания
Устройство вашего сооружения включает несколько слоев, а значит и несколько этапов тоже.
Не приступайте к следующему этапу не завершив полностью предыдущий.
Первое, что мы должны сделать – это подготовить основание непосредственно на самом грунте. Для этого нужно:
- снять слой земли. Это надо делать обязательно, потому что плодородный пласт обычно рыхлый, а остатки растительности могут потом начать гнить и разлагаться – это вызовет неприятный запах, и в помещении будет невозможно находиться. Пирог пола требует около 20 сантиметров, а то больше (зависит от региона).
-
Совет: замеряйте каждый уровень и подсчитайте насколько глубоко нужно снимать почву. Оставляйте отметки на каждом из уровней, чтобы легче было ориентироваться;
- уберите весь мусор и камни. Это тоже очень важно, ибо один незамеченный камешек может вызвать неровности;
- оставшийся чистый грунт – выровнять и утрамбовать. Сделать это надо очень ровно – по нивелиру.
Разделительный слой
Чтобы ничего не разъехалось основание котлована нужно выстелить геотекстилем или дорнитом. Лучше выбрать первое, потому что он ещё и защищает от прорастания сорняков.
Правильный пирог теплого пола должен быть отделен от частей фундамента и цоколя (нижней части стены здания, лежащей на фундаменте) специальным слоем. Категорически запрещено опирать плиту на выступающие части конструкции.
Правильный пол должен быть выполнен в виде плавающей стяжки.
Подстилающий слой
Далее допускается некоторая вариативность. Чтобы полы по грунту правильный пирог не обсел, существует несколько вариантов укладки. Подстилающий пласт должен быть выбран с учетом высоты грунтовых вод, предполагаемых нагрузок, той же рыхлости грунта и так далее.
Чаще всего используют бетонный слой – это самый надежный и проверенный вариант. Но бывают такие случаи, когда применить бетон невозможно, тогда в ход могут пойти такие материалы:
- песок. Применяется исключительно на сухих почвах, чтобы избежать всасывания воды через мелкие отверстия в песке. Примечательно то, что происходить такой процесс может даже в тех случаях, когда на поверхности образуется роса. Ещё с песком будет сложнее потому, что его нужно идеально ровно уплотнить, опять же, делать это нужно с помощью нивелира;
- щебень. Щебень хорошо работает при высоком уровне грунтовых вод. В прослойке щебня полностью невозможно капиллярное всасывание. Укладка тоже должна происходить равномерно;
- природный грунт. Довольно редко используется и представляет собой, чаще всего, крупный песок или гравелистую почву (грунт с содержанием зерен крупнее 2 мм, но менее 50 мм). Сгодится, если ни подземных вод, ни особой рыхлости грунта не наблюдается.
- керамзит. Тоже подойдет.
Отличным утеплителем будут минераловатные плиты (теплоизоляционный материал, который изготовляют из минеральной ваты и синтетического связующего). Они имеют высокую плотность, довольно крепкие и живут долго. Такие плиты укладываются в два пласта, они могут быть уязвимы для влаги, потому их нужно обработать водоотталкивающим веществом.
Подбетонка
Какой бы связующий материал вы бы не использовали, вам всё равно понадобится подбетонка. Вам понадобится тощая бетонная смесь B 7,5. Напоминаем, что тощий бетон – это такой бетон, в котором уменьшено содержание цемента и воды, а увеличено содержание наполнителя.
Такой материал гораздо «слабее» своего «жирного» аналога, но при этом дешевле. В нашем случае нецелесообразно использовать более крепкий бетонный состав.
Подбетонка не армируется, но обязательно должна быть отделена от цоколя или частей фундамента. Для этого подойдут куски пенопласта или специальная лента.
Если вы хотите ещё удешевить пирог пола по грунту, то можно использовать насыщение верхних слоев щебня цементным молочком. Образовавшаяся корочка должна быть идеально ровной, а её глубина – составлять несколько сантиметров. Такой фокус поможет сделать водонепроницаемую бетонную корочку.
Гидроизоляция и утепление
Наконец-то мы добрались до гидроизоляции и утепления. На этом этапе необходимо изолироваться от влаги. Делать мы это будем за счет гидроизоляционной пленки или специальной мембраны. Пленку стелите внахлест, а щели на месте стыков заклеивайте строительным скотчем.
Первым нужно положить именно гидроизоляционный материал, а не теплоизоляцию.
В качестве утеплителя используйте слой вспененного пенополистерола или плотный полистирол. Ещё можно использовать специальные плиты, но мы советуем это делать только, если нагрузка на поверхность конструкции будет большая.
Толщину пласта можете выбрать сами в зависимости от климатических условий региона, обычно это от 5 до 20 сантиметров. Стыки и щели заполните строительной пеной.
Поверх получившегося «бутерброда» простелите ещё один слой гидроизоляционного материала или просто рубероида. Это делать необязательно, но если вы живете во влажном регионе с высокими грунтовыми водами – лучше перестраховаться.
Демпферный слой
Поверх стен проложите демпферовую ленту, которая будет чуть выше запланированной толщины стяжки. Это необходимо для того, чтобы изолировать будущую стяжку от несущих элементов фундамента или цоколя.
Напоминаем: пол по грунту пирог категорически запрещается жестко связывать с элементами цоколя.
Вместо ленты можно использовать полосы из пенополистирола, что тоже нужно проложить чуть выше. Лишние куски потом можно будет обрезать.
Плавающая стяжка
Такая стяжка выполняент сразу несколько функций: она производит теплоизоляцию и звукоизоляцию одновременно. Конструктивная особенность этой стяжки в том, что раствор помещается на поверхности утеплителя, а не на основание.
Ну, или на слое рубероида, если вы покрывали им утеплитель сверху. Вот на что нужно обратить внимание:
- желательно сделать всё за один раз. В больших помещениях такое будет невозможно, поэтому разделите готовые и неготовые участки перегородками. Это создаст температурный шов и поможет стяжке впоследствии взяться полностью;
- если это возможно – заливайте по штукотурочным маякам;
- толщина стяжки не должна превышать 20 сантиметров, минимальная – не меньше 5. Ориентируйтесь на предполагаемые эксплуатационные нагрузки и вид будущего напольного покрытия.
Армирование пола по грунту
Армирование – важный этап, который поможет укрепить бетонную стяжку. Металлическая сетка, также послужит для закрепления на ней труб.
Армирующая сетка должна представлять собой проволоку с ячейками квадратной формы толщиной от 5 до 10 сантиметров. В зависимости от конструктивных особенностей толщина может меняться.
Укладка сетки происходит следующим образом:
- снизу простилается защитный слой – полимерный материал. Толщина этого слоя не должна превышать 1,5 – 3 сантиметра.
- установка сетки;
- установка специальных маяков (в небольших комнатах это не нужно);
- заливка смеси.
Ходить по не затвердевшей смеси – не желательно, лучше установите специальные дорожки, по которым вы будите передвигаться. Даже когда смесь возьмется лучше все равно продолжать ходить по этим дорожкам, металлические сетки имеют гораздо меньшую плотность и могут прогнуться под весом человека.
Ребра жесткости под перегородками
Чтобы пирог теплого водяного пола держался лучше его необходимо укрепить. Делается это за счет ребер жесткости. Для их создания под перегородки укладывается экструдированный пенополистирол – материал, который полностью состоит из закрытых мелких ячеек.
Укладывать материал нужно прерывисто, а образовавшиеся пустоты применить для укладывания арматуры. Таким образом, должно получиться, что вся конструкция равномерно укреплена арматурными стержнями.
Контуры теплого пола
Для ещё большей экономии в теплый пол по грунту можно вмонтировав трубы, это позволит создать буквально теплый пол. Армированная сетка имеет как раз подходящие размеры для размещения на ней отопительной трубы.
Для подключения к коллекторам трубы выводятся наружу возле стен. Стены же необходимо оклеить защитной лентой. Что касается всех остальных коммуникаций – для них необходима аналогичная система.
После окончательной заливки «пирога» все будет готово. Далее вы вольны делать пол так, как вам хочется. Эта конструкция лишь один из возможных вариантов, при желании вы можете видоизменить или любой из её элементов. Всё упирается в ваши финансы и условия строительства.

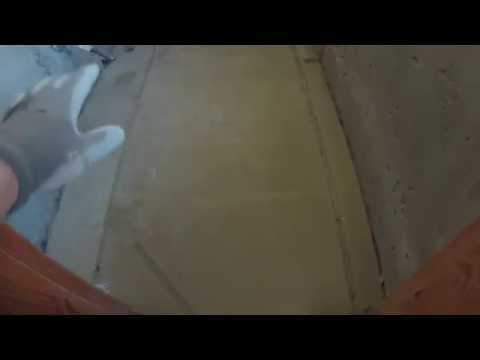

Видео: пирог теплого пола оп грунту
